ZB2L3电池容量测试仪外接负载放电型 1.2-12V电池18650等容量测试

致育ZHIYU(智育) 是原创/电池测试仪器/原创/黑武士DCDC及配件/原创/电源测量、控制/原创/降压型DCDC/原创/经典功放板/原创/风扇调速控制器温控/原创/趣味电子制作套件/原创/教学专用电子套件/LED/监控灯/周边/其他成品电路/定制产品、技术转让/电子配件/电子元器件/闲置、低价处理区中的佼佼者，店铺旺旺: v_mosfet，公司名称: ，所属行业: 家装家饰/女装/流行女装公司地址: 山东济南 ZB2L3电池容量测试仪外接负载放电型 1.2-12V电池18650等容量测试价格:18.50-27.00 ZB2L3电池容量测试仪外接负载放电型 1.2-12V电池18650等容量测试销量:3

搭配电阻估算方法：根据欧姆定律估算电阻值=电池电压除以预想的放电电流，电阻功率选择则是电池电压乘以预想放电电流结果两倍以上，需要注意的是电池满电电压比较高，要保证满电电压下不可以超过3.0A电流！例如需要用2A电流测试12V蓄电池，则电阻需要6Ω 功率50W，新的12V蓄电池满电电压大约13.5V 此时对应最大电流为13.5/6=2.25A小于3A，可以用。另外如果使用灯泡测试，则最大电流只能取一半（1.5A）因为灯泡冷态电阻很低，启动冲击电流非常大，选择过大可能会会直接烧毁电路！！！！

周边配件（复制链接打开）：

6.8电阻：https://item.taobao.com/item.htm?spm=0.0.0.0.1k1sEO&id=536602363976

演示视频链接（复制链接到浏览器地址栏查看）：http://v.youku.com/v_show/id_XMTI1NzY0NDUyOA==.html

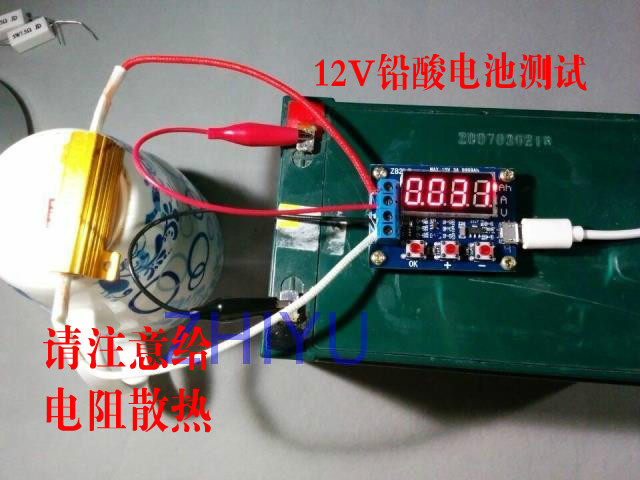

注意：使用电阻放电过程中，电阻负载会严重发热，请注意安全！50W铝壳电阻（已经焊接好一段高温导线）请安装于金属板上使用！

详细参数：

电源电压：DC4.5-6V （micro USB接口）

工作电流：不超过70mA

放电电压：1.00V-15.00V   分辨力0.01V

终止电压范围：0.5-11.0V

支持通过电流：最大3.000A   分辨力0.001A

电压测量最大误差：1%+0.02V

电流测量最大误差：1.5%+-0.008A（老版）

电流测量最大误差：1.2%+-0.002A（在售）

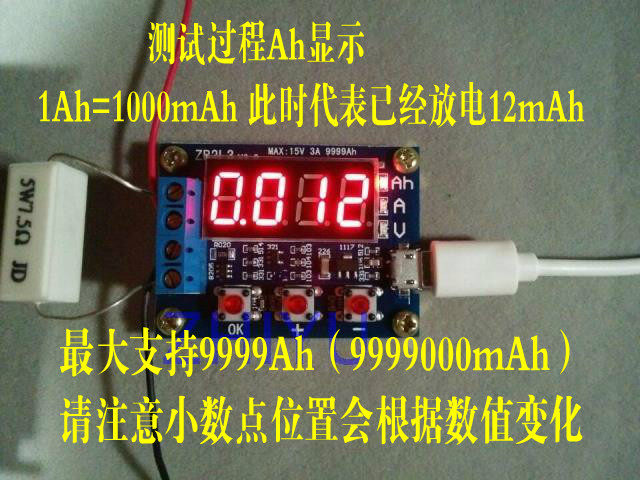

最高电池容量范围：9999Ah（1Ah=1000mAh）数值较大是通过小数点移位切换，当低于10Ah时显示为X.XXX ，达到10Ah以上显示为XX.XX，以此类推。

电路板尺寸：50mmX37mm

成品尺寸：50mmX37mmX17mm   （长X宽X高 最大位置尺寸，包含铜脚高度）

板及配件重量：单板28g（包括铜柱），两只5W陶瓷电阻9g，50W电阻约27g（含线）

  注意：本电路为了提高电压测量精度，特别设计了直流偏置，当端子什么都不接时会显示一个很小的电压，并不影响实际测量，如果您短接输入端子（绝对0V）就会显示0。想弄懂原理的可以去查阅电工学里的叠加定理。

 使用方法：

1.被测电池应当首先充满电。

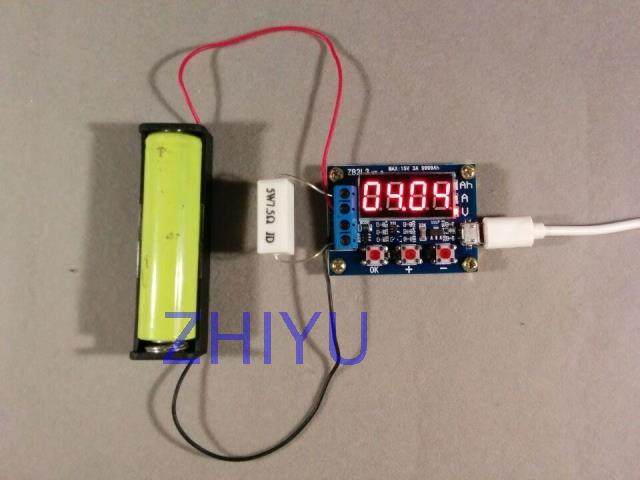

2.连接被测电池正极到输入正，负极到输入负极，不可接反（带负载接反可能会损坏电路）！连接负载至输出正极和输出负极，给测试仪micro USB通工作电源（不可用台式机或者笔记本USB供电），此时显示电池电压。

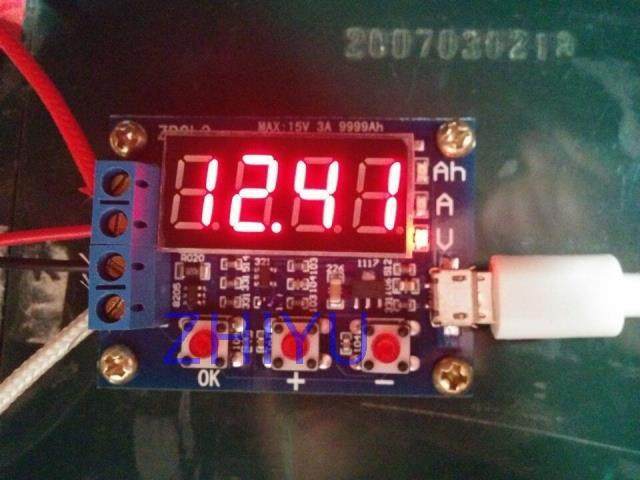

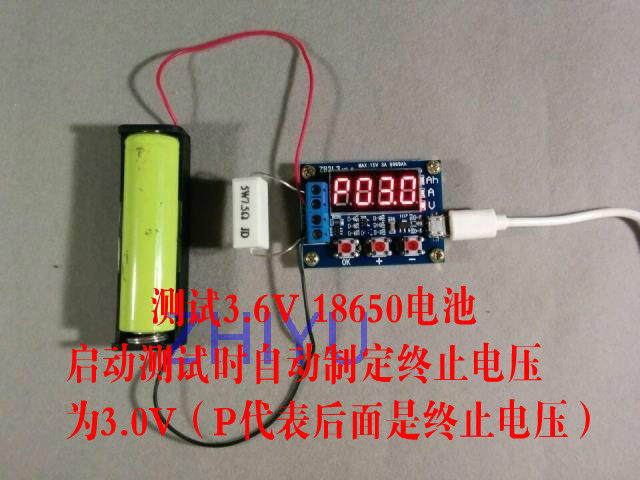

3.直接启动测试只需要按动一下“OK”按键，测试仪能够根据电池满充电压自动制定合适的终止电压，并会闪烁显示3次后启动测试。需要人工制定终止电压只需要在电池电压显示状态下按动“+”或“-”按键修改，终止电压显示为P开头，后面代表电压值，分辨率0.1V，设定好后按动“OK”开始测试。

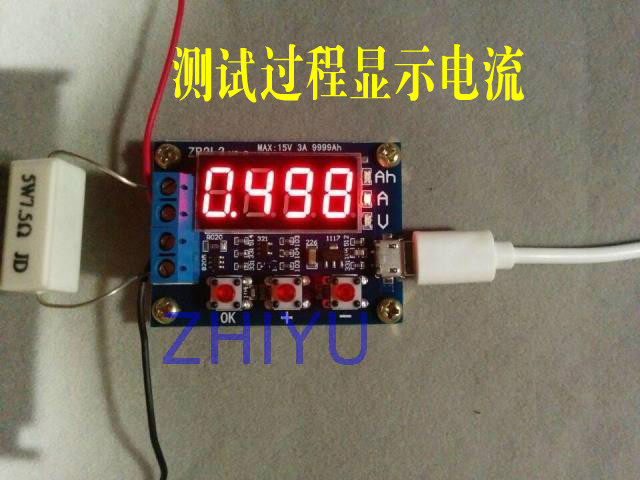

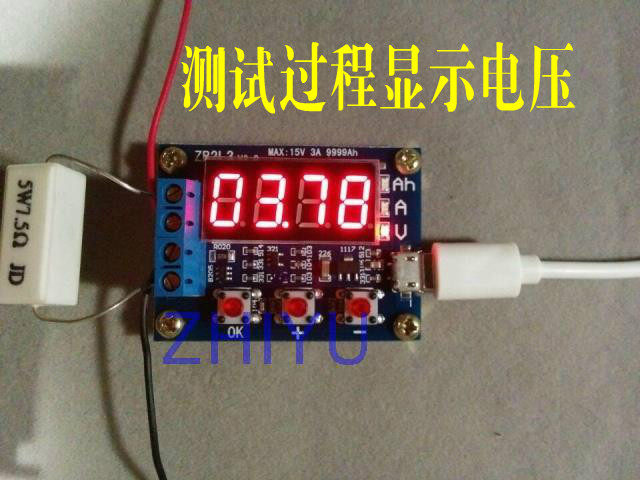

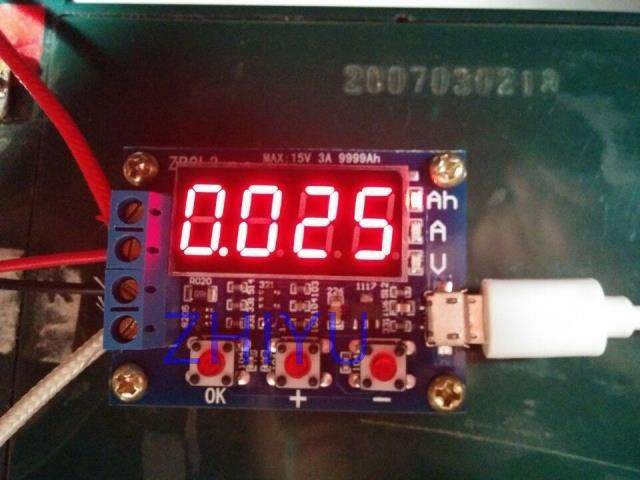

4.测试开始后测试仪会接通控制负载的电子开关，测试过程数据显示会在放出容量（Ah），当前放电电流（A）以及电池电压（V）之间轮显。当电池电压到达设定终止电压后，测试仪切断负载控制开关，显示数据停留在容量（Ah）上面并且和对应指示灯一起快速闪烁，此时显示的容量就是电池的实际放电容量，按动一下“OK”可以终止闪烁让数据稳定显示，再次按动“OK”按键恢复到刚上电状态可以更换电池测试下一节……



错误代码及含义：

Err1：电池电压高于15V

Err2：电池电压低于设定终止电压

Err3：电池无法承受负载放电电流或者线路内阻太大

Err4：电流过大（电流超过3.1A）

Err5：使用不当或者接线错误已经导致设备烧毁无法使用（电流取样或者控制开关MOS烧毁）



二次校准操作（自行运行校准后，则代表放弃保修）：

同时按住三个按键给测试仪通电，进入校准模式，首先显示校准记录次数之后进入正式校准采样程序显示0u0A，此时短接输入正负极后按动一下“OK”按键，完成显示J10u，给输入正负极之间施加10.00V标准直流电压后按动一下“OK”按键，之后显示J2.0A，给输出负极（流入方向）和输入负极（流出方向）施加2.0A恒定直流电流后按动一下“OK”按键完成校准。测试仪会对校准数据进行预审核，如果校准数据靠谱，则会依次显示4个校准数后退出，如果预审核认为数据不靠谱，则丢弃数据退出。

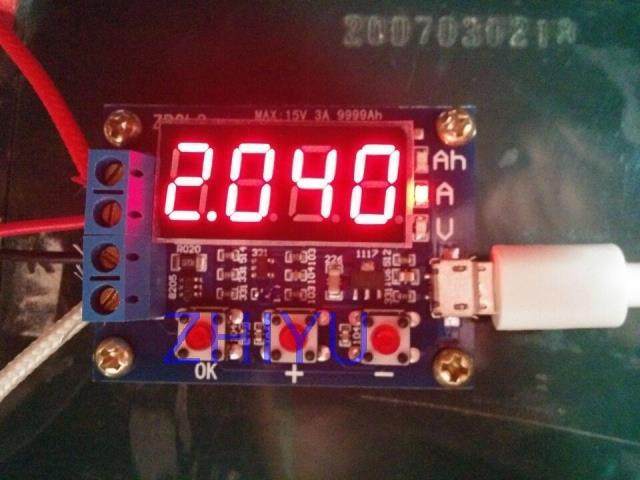

 部分使用图片：









保修说明（廉价裸板产品）：

1.自签收日算起0-3日（含）内出现质量问题的，免费维修或者退换货，往返运费均有卖家承担，但请不要发到付件！

2.自签收日算起4-10日（含）内出现问题的，免费维修，运费各自单向承担。

3.自签收日算起11-30日（含）内出现问题的，免费维修，运费由买家承担。

4.自签收日起算起91日至1年内出现问题的，成本价维修，运费买家承担。

出现以下情况不属于免费维修范围，均收费维修：

自行改造不当导致板子不能正常使用的或者部分功能缺失的，电源接口或者端子松脱损坏的。

出现以下情况不予维修：

版面溅落液体或者金属体短路损坏的，板上元器件被撞击甚至电路板变形的，使用电脑包括笔记本USB口供电损坏的，因接反或者过大电流接错线等原因导致板上器件烧毁炸裂的，自己进行二次校准的。
