0-30V0-5A黑武士恒压恒流恒压DC-DC新标准接口结构 高稳定电源

致育ZHIYU(智育) 是原创/电池测试仪器/原创/黑武士DCDC及配件/原创/电源测量、控制/原创/降压型DCDC/原创/经典功放板/原创/风扇调速控制器温控/原创/趣味电子制作套件/原创/教学专用电子套件/LED/监控灯/周边/其他成品电路/定制产品、技术转让/电子配件/电子元器件/闲置、低价处理区中的佼佼者，店铺旺旺: v_mosfet，公司名称: ，所属行业: 家装家饰/女装/流行女装公司地址: 山东济南 0-30V0-5A黑武士恒压恒流恒压DC-DC新标准接口结构 高稳定电源价格:44.60 0-30V0-5A黑武士恒压恒流恒压DC-DC新标准接口结构 高稳定电源销量:5



该DCDC属于专业类电路模块，不是成品电源，虽然使用方便，但是还是需要有一定电路基础哦！另外新型的设计已经取消原来板上的测试用电位器，板子到手后必须连接两个10K电位器才可以工作哦！

接口型号：

输入输出接口为KF127-5.08-2P分离固定高可靠连接器，指示灯LED接口为PH2.0-3P插针座共阳接线（板上有清晰标记），电位器接口为PH2.0-6P插针座（接线线序为大线绕电位器结构线序，具体板上有清晰标记），专用表头接口JM为PH2.0-5P插针座。

其他配件：

简易型调节电位器板：

外扩LED指示灯连接线（连接方式板上有清晰标记）：

电位器连接线（连接方式板上有清晰标记）：

5P转接线（连接方式板上有清晰标记）：

10K10圈国产电位器：

10K10圈进口电位器：

专用无损检测表头板：

防扰频干扰电感（用于使用开关电源做主电的场合）：

智育电子原创出品，电路改进至4.0版，全新标准接口化“黑武士”基础级可调恒流恒压开关稳压DC-DC电源，带有准CC CV指示。



买家操作失误导致板损坏可以邮递成本价维修！另外需要组装可调电源的买家，可以旺旺留言索取“注意事项”，以避免由于使用不当造成输出产生严重噪声的情况！

另有其他版本“黑武士”DC-DC出售

0-3A版本在这里购买：

0-7.5A版本在这里购买：

“黑武士”DC-DC简介：

分立器件控制超强降压型DC-DC（BUCK架构）电路，固定频率脉冲宽度调制控制，工作频率约58KHz。

直流输入电压最大范围12-50V（标准36-45V），输出0-30V（输出永远比输入低，BUCK架构不可升压） 0-5A，可在40摄氏度环境下全功率长时间连续工作！

采用两个0-5V的共地线电压等比控制输出电压和电流，可以改造为数控！

超快的调整速度使得本DCDC可以采用变压器整流滤波之后的非稳定直流电压供电，能够以10000倍以上的比率抵抗输入频率100Hz的脉动电压！

电路自带独立的功率管瞬间电流保护电路，在功率管电流超过最大输出值的2.3倍时，可以100nS时间内关闭功率管，即使最高输出下多次直接短路输出也不会烧坏本DCDC，超级稳定！

带有软启动电路，开机后PWM从0增加到调整值，开机近似0冲击！

带有过低压保护电路，输入电压低于9V左右时，关闭PWM，并且复位软启动电路，完全防止低电压失调！

自带-0.5V起动恒流假负载，保证轻负载下低压输出的稳定性！实测本DCDC即使在输出1V空载状态，电感上面也可以测量到工作频率的脉冲，此设计稳定度可见一斑（其他同类产品根本做不到这一点）！

IC全部通过板载超高压差线性稳压电路供电，全范围电压下工作稳定！

以下是部分工作状态下的测试波形，黄线为输出交流耦合（10mV/Div），蓝线是开关管输出级波形（直流耦合5V/Div）：

详细参数，由于器件误差，指标不一定达到理论值，此指标后面会标注误差范围：

标准输入电压：DC 36-45V

输出电压可调范围：0-30V  误差范围（0-3）mV-（29.5-31）V

输出电流可调范围：0-5.0A   误差范围0mA-（4.8-5.05）A

输出纹波：<50mV p-p  （输入36V 输出30V 4.5A）

输出端噪声电平：<80mV p-p  测试条件0.5米双绞线，20M带宽

100Hz波动输入信噪衰减：不少于80DB    此指标说明本DCDC可以使用变压器整流滤波之后的电压作为主电源！

功率冗余：不低于30%

恒压稳定度-电源效应：小于1%   输入DC20V-50V，输出15V3A情况下，电压采样端就近

恒压稳定度-负载效应：小于10mV   输入DC36V，输出30V  空载和6A负载下，电压采样端就近

恒流稳定度：低于1.5%+8mA

典型效率： 输入36V，输出30V4.5A  96%

                   输入36V，输出12V4.5A  89%

恒压-恒流响应速度：小于0.7mS   测试条件：输入电压20V 调整输出6V 3.5A 负载为1.5欧姆电阻，接通负载到电流稳定的时间。

恒流-恒压响应速度: 小于0.4mS   测试条件：输入电压20V 调整输出6V 3.5A 负载为1欧姆电阻，断开负载后由瞬间超调电量等效计算时间。

尺寸：长*宽*高  100mm*70mm*35mm 定位孔位置93mm*63mm 直径3.4mm

极限输入电压范围：DC12-50V，输入电压较低时，需要有5-6V压差。

带有保护功能：

1.功率管瞬间电流保护（大约2.3倍输出最大值），响应时间小于100nS，响应后下一个开关周期自动复位

2.输入冲击保护，即软启动电路

3.输入电压过低保护（大约9V门限值）

警告事项：

1.本电源板工作电压较高，使用中一定注意安全！！！

2.可调电位器请使用10K电位器或者直接输入电压，请勿使用小于10K的电位器！

3.CC以及CV指示LED是反馈电路的一部分，绝对不可以拆除原版上的LED，需要外接LED时请连接至LED口。

4.如采用变压器整流滤波做前级电源，变压器次级交流电压应选用32V或者更低电压，次级电压超过33V将很危险，因33V变压器在输入电压达到240V时，整流滤波后的峰值直流电压将会超过51V！如需要达到全功率，则变压器的容量应大于等于200VA，整流桥必须配置较大的散热器，滤波电容选用15000uF或者更大容量电解电容。

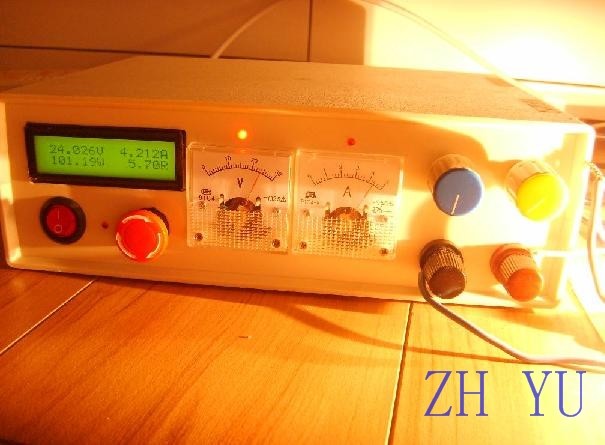

下面是店主自己做的以黑武士为核心的电源，使用32V 200VA环形变压器整流10000uF电解电容滤波后供电，主板使用5A黑武士（用的最早的测试用的板子），表头使用数字+指针双表头显示（数字表头也是最早的测试板子）。

以下是带负载测试（24V100W卤素灯泡）：

下面是内部俯视图：



  保修条款：

1.自签收日（含）起7日内，如由质量问题导致的故障，免费维修，包双向运费。

2.自签收日起8-30日，如由质量问题导致故障的，免费维修，运费双方各自承担。

3.自签收日起31-180日，如由质量问题导致故障的，免费维修，双向运费买家承担。

4.自签收日起181日以上，返修将收取5元人工费+器件成本，双向运费买家承担。

以下问题不予维修：

1.使用不当损坏的（例如超范围使用、输入接反或者输出给电池充电接反、水淹等等）。

2.拆改过电路的（例如擅自修改电压、移出甚至更换功率管、改散热器等）。

3.板子不完整（例如部分器件被拆除、外形修改等）。

0-30V0-5A黑武士恒压恒流恒压DC-DC新标准接口结构 高稳定电源永久链接： 0-30V0-5A黑武士恒压恒流恒压DC-DC新标准接口结构 高稳定电源
