黑武士专用无损采样多参数电流电压表头主板（主板不包括液晶）

致育ZHIYU(智育) 是原创/电池测试仪器/原创/黑武士DCDC及配件/原创/电源测量、控制/原创/降压型DCDC/原创/经典功放板/原创/风扇调速控制器温控/原创/趣味电子制作套件/原创/教学专用电子套件/LED/监控灯/周边/其他成品电路/定制产品、技术转让/电子配件/电子元器件/闲置、低价处理区中的佼佼者，店铺旺旺: v_mosfet，公司名称: ，所属行业: 家装家饰/女装/流行女装公司地址: 山东济南 黑武士专用无损采样多参数电流电压表头主板（主板不包括液晶）价格:19.80 黑武士专用无损采样多参数电流电压表头主板（主板不包括液晶）销量:1

敬告：该表头主板是专用于本店黑武士DC-DC电源的，结构与通用表头电流电压表不同，不能够直接作为通用表头使用！购买前请务必详细查看宝贝介绍后面的使用说明！请不要误拍，谢谢！

其他配件：

   显示用1602液晶：

   连接到黑武士的转接线：

   12V电源接口线：

   16脚方形排母：

新表头具有以下特点：

   1.采用103单片机核心，过采样基数2000，在1LSB误差下有效过采样分辨率不低于4000。

   2.定时重初始化液晶，对于运行过程因干扰造成的液晶花屏，能够自动消除不需重启。

  3.电流采样放大采用OP07高精密运放，搭配板载电荷泵负压发生电路，测量更稳定。

  4.增加电压采样（阻性假负载）损耗补偿算法，有效避免调高电压时电流出现底数。

  5.增加两个短路设置点，可设置支持大电流黑武士电流检测（10A以上版本）以及开启/关闭电量累计功能。

  6.  SMT加工成品板（已做测试），不再出套件，到手安装液晶校准后即可使用，不需要自己焊接套件了！

由于运行环境会影响表头参数，所以该表头主板发货前无法做校准，买家拿到手后必须根据自己的电源或者完成所有组装任务后校准才可以正常使用，否则无法正常显示数值！注：表头默认发货参数是校验测试参数，无测量意义。校准流程后面介绍有详述，如果认为自己无法完成，请选用一般的通用表。

性能指标：

 外形尺寸：80mm*36mm（长宽）

 安装孔：距离75mm*31mm 直径3.2mm（尺寸以及安装孔与标准1602液晶完全一致）

 电压精度：1% +-3D（实际精度与标定过程有关，往往小于基本值，达到0.2%+-1D左右）

 电流精度：1% +-2D（该精度是在不考虑电源的分流电阻误差的前提下，带5A版本黑武士。实际测试中与胜利86E数字万用表对比示数小电流下相差0-3mA，大电流下相差6mA以下）

 供电电压：DC12V（可在9-14V之间正常工作）

 启动时间：小于1秒（启动完成后就会显示第一次检测结果）

 采样速度：2次每秒

 抖动幅度：1D  （无干扰并保证输入稳定下）

 最大显示：电压99.99V  电流9.999A （大电流模式下99.99A） 功率：999.80W（大电流模式下9998.0W）  输出电量：999.999Ah （大电流模式下9999.99Ah）输出电阻99.99R（超过后显示OL--R）

图片说明：

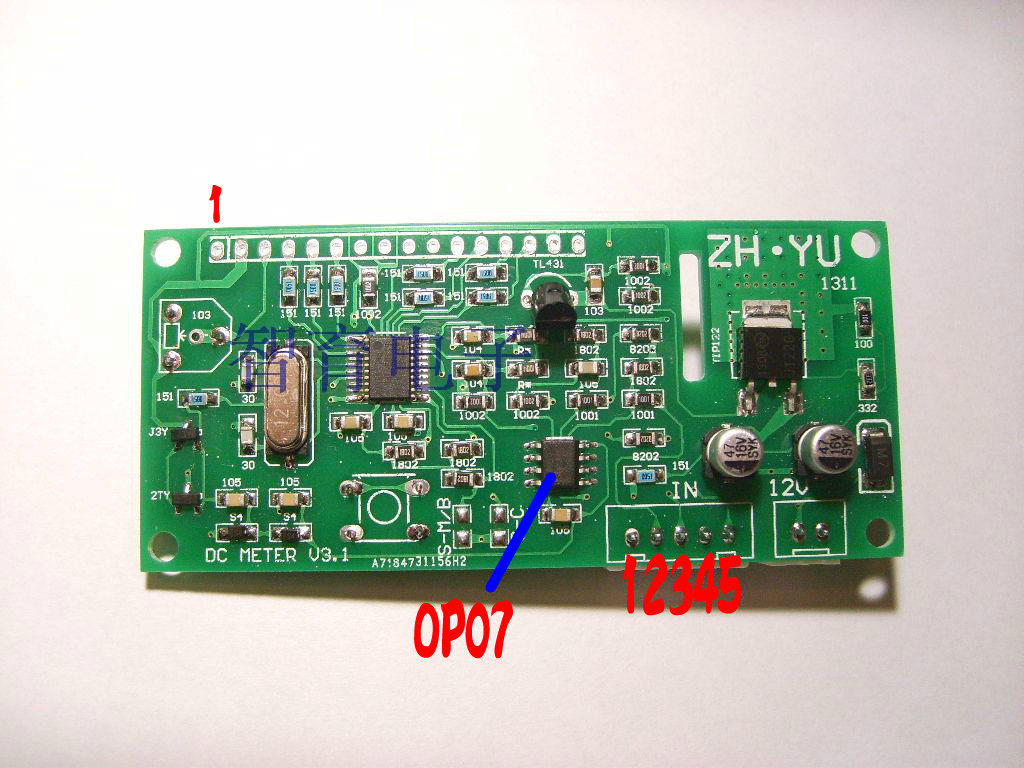

与黑武士连接口（XH2.54-5P）说明：

     编码            名称                                   最大输入范围

     1                 GND接地                            --

     2                 同向电流检测输入              0至5.2V     （使用反向电流检测时此脚需要段接到GND）

     3                 反向电流检测输入              0至-0.27V

     4                 GND接地2                          --

     5                 电压检测输入                     0至45V

连接黑武士，进行校准（标定）：

连接黑武士及电源———使用专用转接线（XH2.54-5P转PH2.0-5P异向）与黑武士的JM接口连接，12V电源接口接通一个12V的独立小功率直流电源。

警告：表头供电电源绝对不可以和基础版黑武士（HC版本则无所谓）输入端共负极，否则会造成基础版黑武士电流检测电阻短路，恒流电流极大以致烧毁板子或者发生其他危险！！！！！！！！！！！！

设定短路点:

S-M/B点短接后是大电流版本运行模式（适用于电流超过10A的黑武士），默认标准版运行模式（不短接）。S-C点短接后会关闭输出电量累计显示功能，默认为显示电量累计（不短接）。

液晶显示调整————连接好液晶后给表头通电，旋转表头板背面103可调电阻至液晶显示字清晰无影即可！

校准（标定）———在表头没有供电情况先下按住校准按键，给表头通电，进入校准模式，第一行显示“S1：0.00V I<0.05A”，说明已经进入校准程序，此时既可以松开按键（如果没有进入校准状态，可能是通电时没有按好按键，请关闭电源，延时片刻之后再重复本段操作），然后给黑武士供上电源。将黑武士输出电压电流调节电位器都拧到最低，并用短导线可靠短路黑武士输出，按动按键，之后迅速把手拿开（防止干扰），此时显示“Whait a minute...”，表头进行电压0点取样。

完成第一步之后进入第二步，显示“S2：U<0.5V 0.000A”，去掉短路线，保持RCV电位器处于最低位置前提下，调高RCC点位器到CV灯点亮（而不是CC灯亮），用万用表直流电压档位确认一下输出电压低于0.5V后按动一次按键，显示“Whait a minute...”等待，第二步完成。

第三步显示“S3：10.00V 0.000A”，此时在保证CV灯亮情况下，用万用表直流电压档位测试输出电压，同时调整RCV电位器直到输出电压等于10.00V后，撤离万用表，按动一下按键，显示“Whait a minute...”等待，第三步完成。

第四步显示“S4：U<5.0V 2.000A”（大电流模式下为S4：U<5.0V 10.00A），此时先调节输出RCV电位器使得黑武士输出电压为5V，然后使用万用表直流大电流档位，直接短接黑武士输出，在确保CC灯始终点亮的条件下，调节RCC电位器直到输出短路电流等于2.000A（大电流运行模式下为10.00A），保持输出始终被短路前提下，按动一下按键，显示“Whait a minute...”等待，之后完成校准，进入正常测量状态。

注意最后一步时如果没有调到电流就亮了CV灯，说明你的万用表或者表线太烂，请更换表线或者改用粗线直接连接可靠万用表电极上面继续操作。
