流水灯套件 NE555+CD4017流水灯 电子DIY散件 电子制作 电子套件

燊燊电子实训 是单片机DIY套件/毕业设计/心形流水灯/温度计设计/交通指挥灯/步进机控制/计算器设计/八路抢答器/万年历/电子琴/病床呼叫/超声波测距仪/最小系统/程序下载器/烟雾浓/火灾报警器/红外热释放家庭报警/恒温箱/大棚温度控制/酒精浓度检测/PCB板组装套件/电子配件中的佼佼者，店铺旺旺: musesxx123，公司名称: ，所属行业: 3C数码/女装/流行女装公司地址: 吉林长春 流水灯套件 NE555+CD4017流水灯 电子DIY散件 电子制作 电子套件价格:5.70-7.70 流水灯套件 NE555+CD4017流水灯 电子DIY散件 电子制作 电子套件销量:278

套件名称：NE555+CD4017流水灯套件/散件
电源电压：2.5－－14.5V
PCB尺寸：7.05*3.0mm
PCB厚度：1.6mm

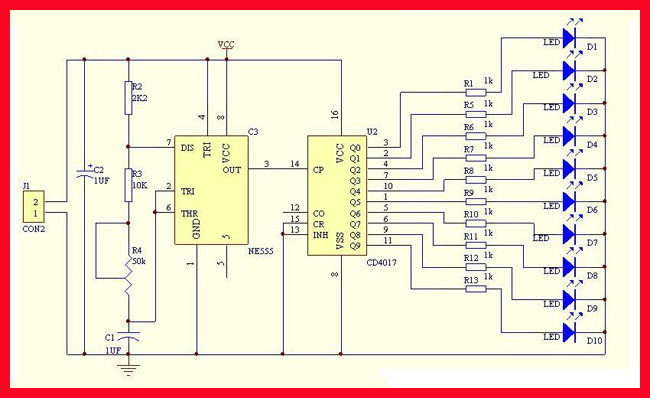

电路原理：

本套件主要由时钟发生电路和十进制计数器电路构成，由NE555为核心的自激多谐振荡器，电源通过R2，R3，R4向电容C1充电，当C1刚开始充电时，NE555的2脚还处于低电平，故输出端3脚呈高电平，当电源经R2，R3，R4向C1充电到2/3电源电压时，输出端3脚电平由高变低，NE555内部放电管导通，电容C1经R4，R3，NE555的7脚放电，直到C1两端的电压低于1/3电源电压时，NE555的3脚电平又由低电平变为高电平.C1又再次充电，如此循环形成了振荡。充电时间为：0.695(R2+R3+R4)C1，　放电时间为：0.695(R4+R3)C1，调节R4可以控制振荡器的输出频率，NE555的时钟振荡信号不断的加在CD4017的14脚，在CD4017的10个输出端上接有10只LED，当CD4017的10个输出端在时钟信号作用下轮流产生高电平，则D1--D10依次被点亮，从而形成流水灯效果。
调节R4即可调节LED灯的流动速度。

散件元件清单：

元件名称 数量
PCB板 1
XH2.54-2P线 1
XH2.54-2P弯座 1
1UF电容 2
5MM LED 红 10
1K电阻 10
2.2K电阻 1
10K电阻 1
50K兰白电位器 1
8脚 IC 座 1
NE555 1
16脚IC座 1
CD4017 1
板子采用优质FR4-A玻纤板制作，出厂前每片PCB板都经过飞针测试，全新原装元器件，品质值得依赖。

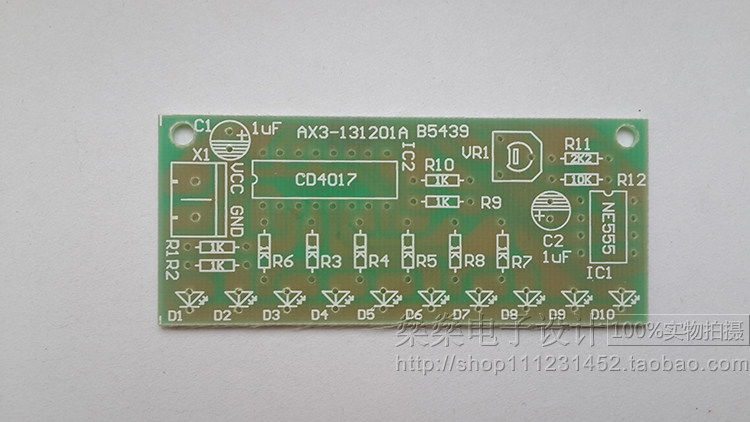

控制板空PCB板正面图片：

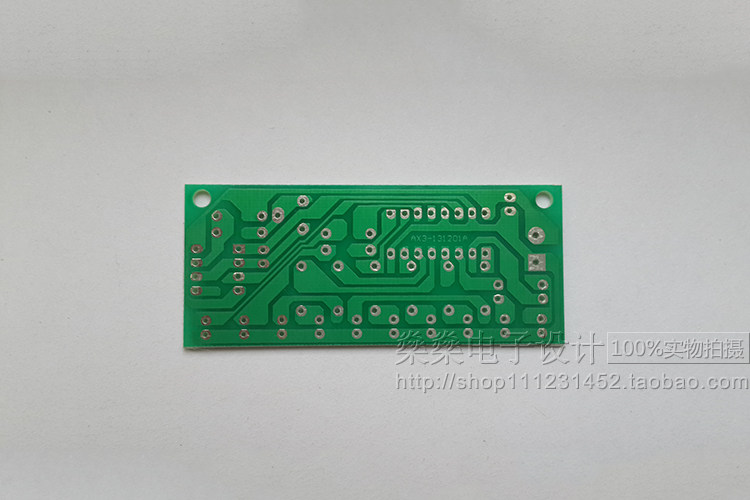

控制板空PCB板背面图片：

焊盘喷锡处理，焊点可以更好的焊接，而且漂亮。

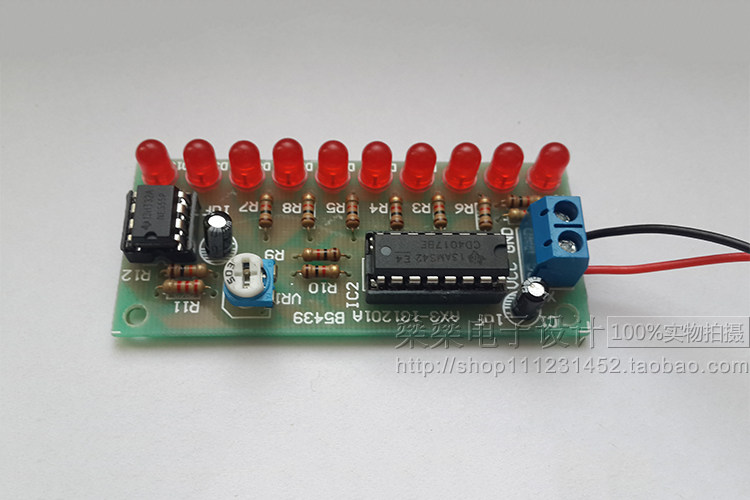

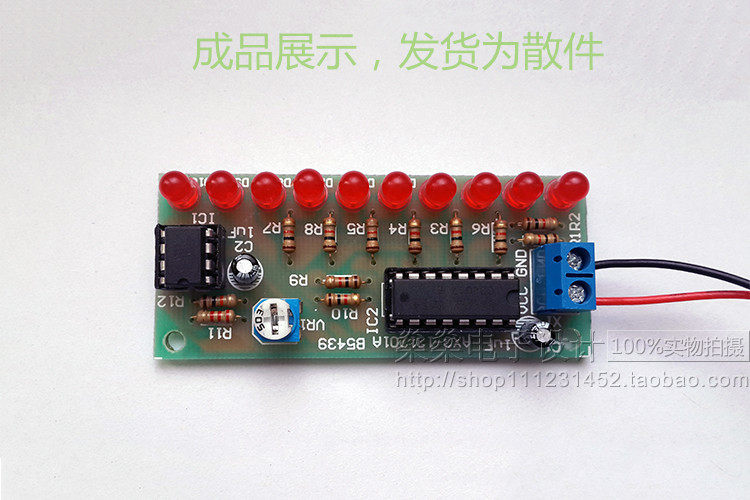

成品图:
