42直流无刷电机驱动器 BLD-70 直流无刷电机驱动器 DC12V-24V驱动
东莞菱赛机电 是两相步进电机/20两相步进电机/28两相步进电机/35两相步进电机/39两相步进电机/42两相步进电机/57两相步进电机/60两相步进电机/86两相步进电机/110两相步进电机/130两相步进电机/两相步进电机驱动器/雷赛步进电机驱动器/伺服/步进电机控制器/闭环步进电机套装/三相步进电机/三相步进电机驱动器/直流无刷电机/直流无刷电机驱动器/行星减速步进电机/普通减速步进电机/丝杠直线步进电机/双出轴步进电机/带刹车步进电机/直流伺服电机/步进电机套装/开关电源/联轴器/安装支架/防水电机/定制非标电机中的佼佼者,店铺旺旺: tb318143_2013,公司名称: ,所属行业: 3C数码/女装/流行女装公司地址: 42直流无刷电机驱动器 BLD-70 直流无刷电机驱动器 DC12V-24V驱动价格:70.00 42直流无刷电机驱动器 BLD-70 直流无刷电机驱动器 DC12V-24V驱动销量:251
亲 本店已加入 消费者保障服务,七天无理由退换服务(不影响二次销售情况下),保证所有产品原装全新、实物拍摄,已经向淘宝提交保证金,请放心购买!

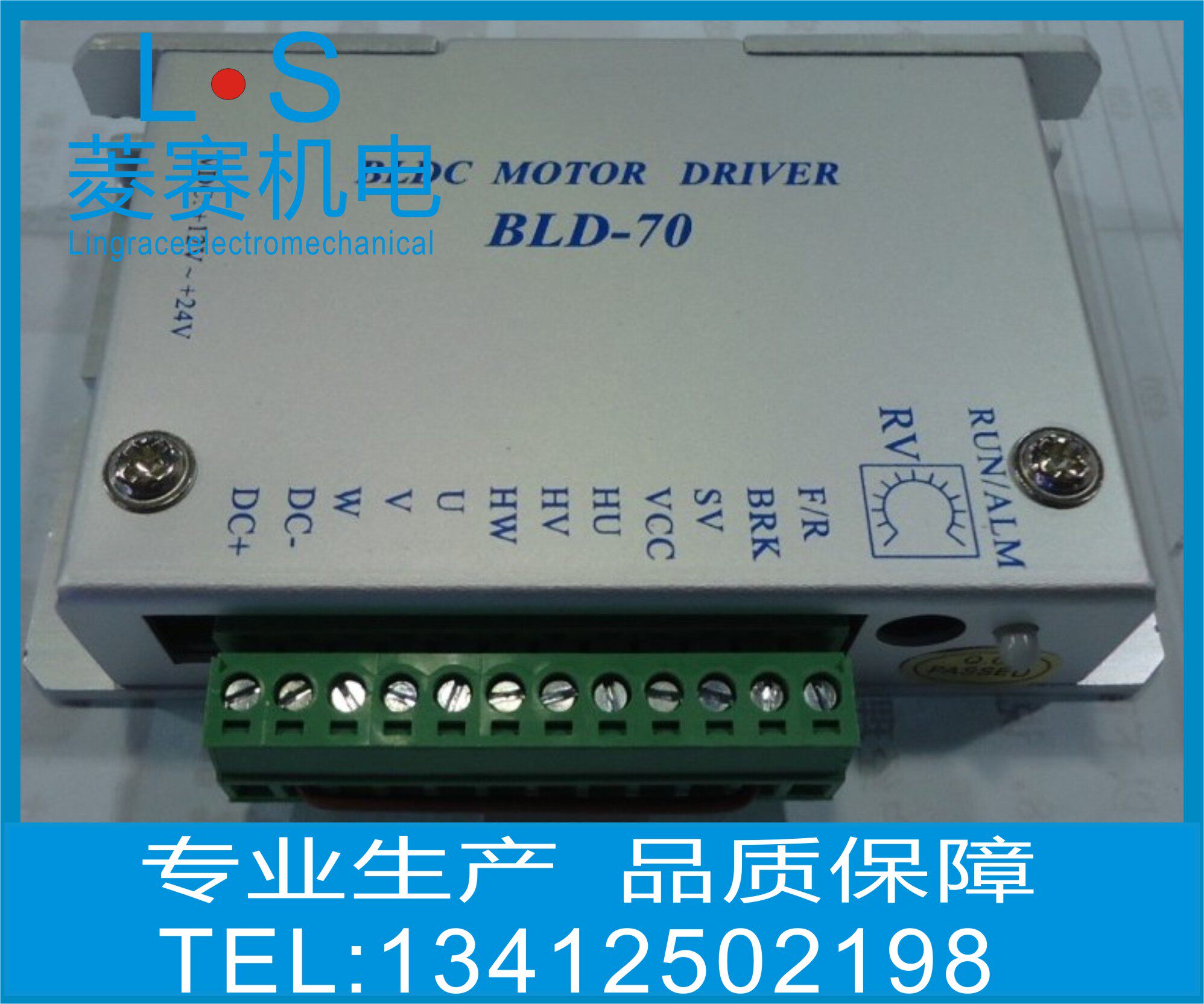

产品展示:
产品介绍:
产品特点
- 高可靠性无刷直流(BLDC)电机控制器
- 三相全桥,PWM控制方式
- 纯硬件设计,高速度,高抗干扰能力
- 小体积,低发热
主要功能
- 欠电压(≤8V)、过热(>95℃)自动保护
- 堵转自动保护
- 霍尔错误保护
- 支持内置电位器、外接电位器和模拟电压调速
- 具有刹车制动功能,
产品工作条件
项目 | 最小 | 额定 | 最大 | 单位 |
环境温度 | -30 |
| 60 | ℃ |
输入电压(DC) | 12 |
| 24 | V |
输出电流 | 0.05 |
| 3 | A |
适用电机转速 | 0 |
| 10000 | rpm |
霍尔信号电压 | 4.5 | 6.25 | 6.5 | V |
霍尔驱动电流 |
| 10 |
| mA |
外接调速电位器 |
| 10K |
| Ω |
接口定义
名称 | 说明 |
正/负极 | 直流电源输入,12-24V |
U,V,W | 电机相线 |
Hu,Hv,Hw | 霍尔信号线 |
VCC,DC- | 霍尔电源,外接调速参考线,禁止外接给其它设备使用 |
SV | 外接调速。使用内部调速时悬空。注① |
BRK | 刹车,低电平时为正常工作,高电平停机 注② |
F/R | 方向,悬空或高电平时为正转,低电平反转 注② |
VCC | 霍尔信号,外部调速电源(+6.25V) |
电源灯 | 正常工作亮绿色,故障输出亮红灯 |
调速 | 内部电位器调速,顺时针旋转,速度0-额定转速 |
注①:支持外接10K电位器或模拟电压调速。当外接电位器时,内部电位器调至最小;当外接模拟电压时,DC-为参考地,SV为模拟电压输入信号,
注②:此信号需有5mA以上驱动吸收能力,控制接口方式如右图所示:
S2为使能刹车控制,闭合时为使能状态,控制器正常工作;断开时为待机状态,控制器所有输出将关闭。
S1为电机方向控制,断开时电机正转,闭合时电机反转。
接线方法

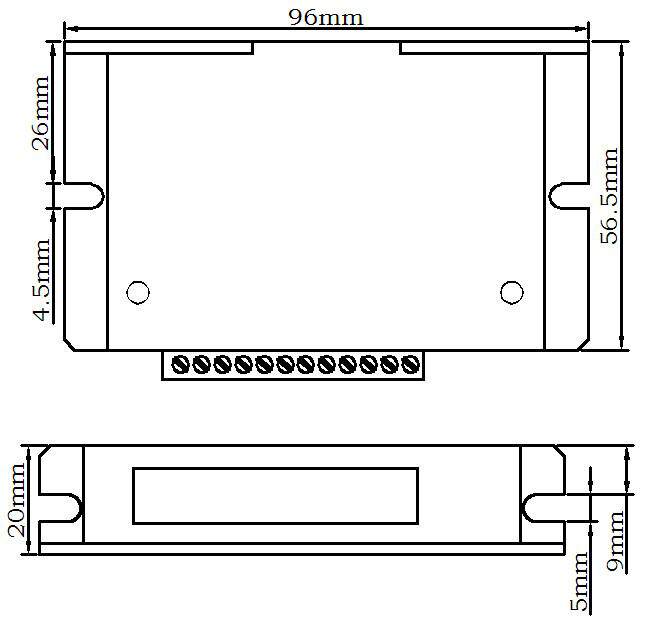

外形尺寸
常见问题解答
1.问:初次使用该控制器,如何能尽快上手?
答:正确接好电源线、电机相线、霍尔线后,保证电机空载且其它接口悬空,使用内部调速,缓慢加速。电机正确转动后,再依次测试使能、方向、外接调速等功能。如对本产品不熟,初次使用应做好测试后,再安装到实际场合使用。
2.问:电源接反有何影响?
答:会烧毁驱动器。
3.问:驱动器长时间工作后外壳比较热,正常吗?
答:正常,在常温下外壳达到90度不会对性能有影响。
4.问:电源指示灯亮,但电机不转且抖动,是什么原因?
答:可能是相线与霍尔线有错误,请按照电机说明书正确接线后重新加电测试。
5.问:用此控制器,能否将我的电机转速调到6000?
答:无刷电机的最高转速是电机本身的参数,控制器能将电机控制在0-最高速。
6.问:想在此驱动器上加些功能或做新产品开发,是否可以?
答:可以,请联系我公司。
安全注意事项
本产品属于专业电器设备,应由专业技术人员进行安装、调试、操作和维护。不正确的使用将导致触电、火灾、爆炸等危险。
- 本产品为直流电源供电,请确认电源正负极正确后上电
- 请勿带电插拔连接线缆,且通电中不允许有线缆短接,否则将导致产品损坏
- 驱动器非密封,请勿在内部混入镙丝、金属屑等导电性异物或可燃性异物,储存和使用时请注意防潮防尘
- 驱动器为功率设备,尽量保持工作环境的散热通风
